● 31A/35A触点切换能力可供选择
● 触点间隙大于2.0mm
● F级绝缘系统及可供选择
● 符合RoHS、REACH
● 符合UL/cUL,TUV,CQC的要求

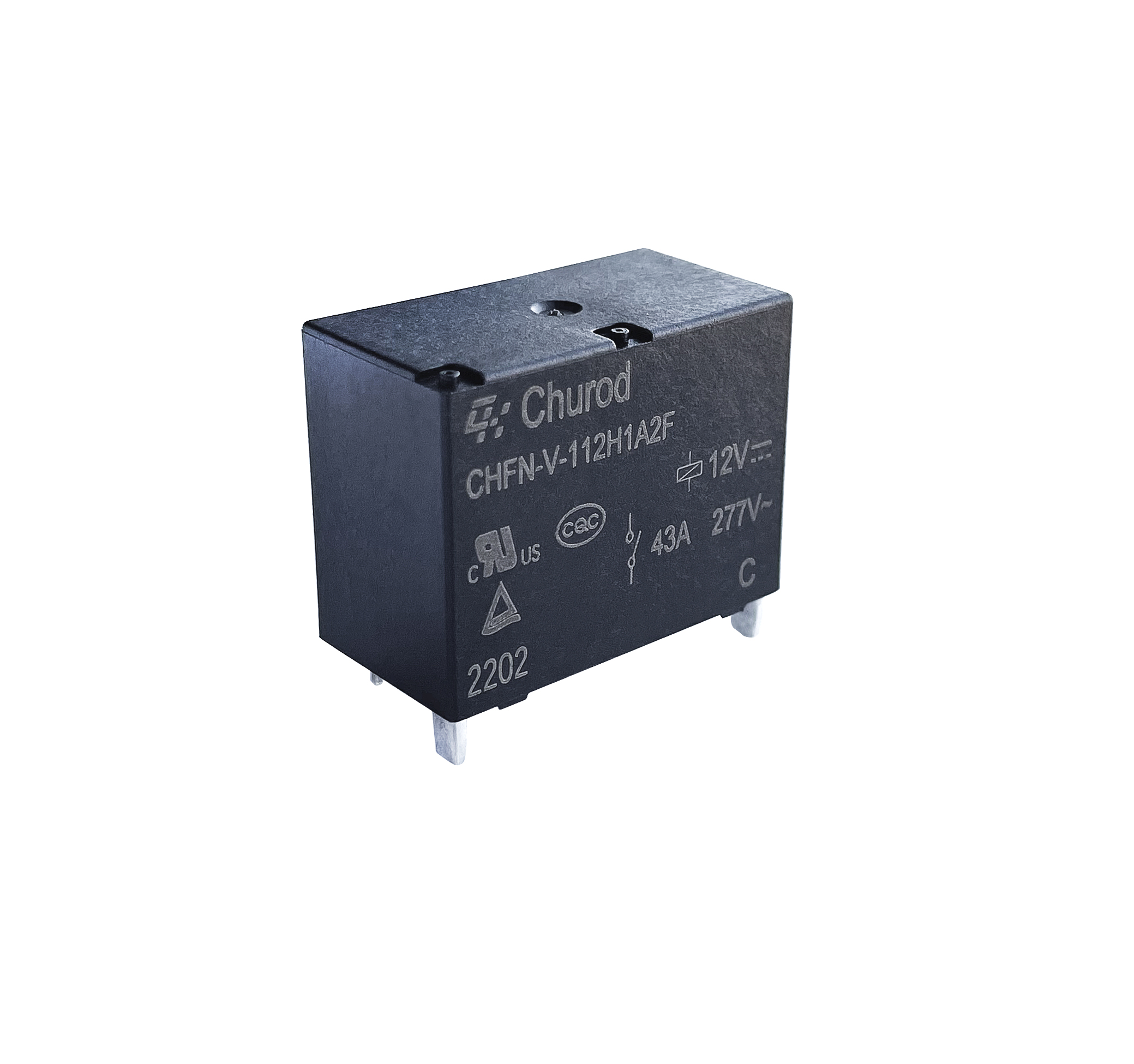

| 产品型号 | CHFN-H1-43A/CHFN-H1-50A |
| 线圈电压类型 | DC |
| 线圈额定电压 | 05V,09V,12V,18V,24V,48V |
| 触点形式 | 一组常开 |
| 引出端方式 | 印制板式 |
| 封装方式 | 防尘罩型 |
| 引出端结构形式 | 印制板式 |
| 线圈特征 | 单稳态 |
| 触点材料 | 银合金 |
| 绝缘等级 | Class F级 |
| 包装方式 | 吸塑盒 |
| 额定电压 | 277VAC |
| 额定电流 | 43A/50A |
| 线圈引出端方式 | 印制板式 |
| 线圈功率 | 1.6W |
| 线圈与触点间介质耐压 | 4,500VAC/1分钟 |
| 动作时间 | ≤20ms |
| 释放时间 | ≤10ms |
| 线圈电阻 | (Ω)5V:15.6, 9V:50.6,12V:90,18V:202.5,24V:360,48V:1440 |
| 绝缘电阻 | ＞1000MΩ@500VDC |
| 最大额定切换功率 | 13,850VA |
| 最大切换电压 | 277VAC |
| 最低使用温度 | -40℃ |
| 最高使用温度 | +85℃ |
| 机械耐久性 | 3×105 次 |
| 电耐久性 | 3×104 次 |
| 产品描述 | 43A/50A小型功率继电器 |
| 应用领域 | 太阳能逆变器，AC/DC电源控制,工业控制等 |
| 重量 | 约23g |
| 体积 | 30.1*15.7*23.3(mm³) |
